Q型旋轉接頭規格型號含義是什么呢？首先簡單介紹下，Q型旋轉接頭分為單球面密封結構和雙球面密封結構兩種密封結構。單球面密封結構的接頭主要用于飽和蒸汽常壓狀態下的使用；雙球面密封結構主要高壓情況下流通過飽和蒸汽用的，具備一定的耐高溫、高壓的性能。

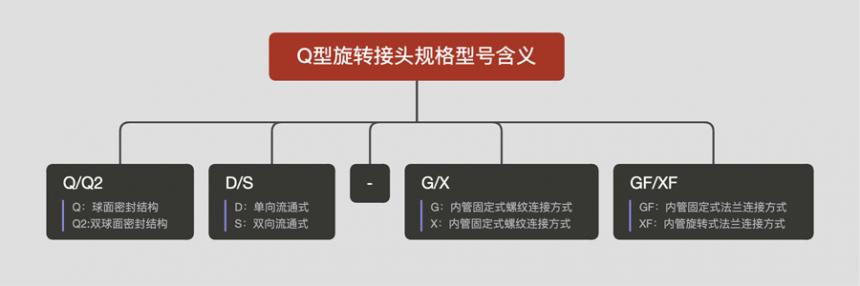

Q型旋轉接頭第一個Q代表球面密封結構，Q2代表雙球面密封結構；它還分為單向流通式（第二個字母用D代表）和雙向流通式（第二個字母用S表示）兩種介質通道數量。單向流通式顧名思義只有一個介質通道，殼體上的偏空為輸入接口，軸端為輸出孔；雙向流通方式有一個輸入介質通道和一個回路介質通道，用于冷卻水循環作用。輸入介質通道殼體偏空為輸入口，軸端為輸出口；回路介質通道內管為循環回路通道，由殼體后端連接彎頭排出到介質循環站內，已備循環再次利用，節約資源。
內管分為內管固定式錐管螺紋連接方式（第三個字母用G表示）和內管旋轉式錐管螺紋連接方式（第三個字母X表示）。內管固定式既內管不跟隨設備或者輥?zhàn)右黄鹦D(zhuǎn)，內管后端用螺紋方式和殼體后端排出孔內徑螺紋連接，此內管類型要區分左旋或者右旋；內管旋轉式內管會跟隨設備或者輥?zhàn)右黄鹦D(zhuǎn)，內管后端用密封O型和殼體后端內徑密封并支撐，避免旋轉的時候?qū)πD(zhuǎn)接頭通道內徑發生碰撞及磨損。
Q型旋轉接頭有多種連接方式，標準版的分為錐管螺紋連接方式（G）和半分環法蘭連接方式（第四個字母位置用F表示）兩種連接方式。除了以上兩種連接方式外還可以定制焊接法蘭，外掛法蘭等其他規格型號的和其他法蘭規格標準。其他非標Q型旋轉接頭請和豐瑞機械技術部聯系，出具非標D型旋轉接頭圖紙。
