?技術參數
———————————————————— PATMETERS ————————————————————
轉速 Speed | n≤1200RPM | 溫度 TEMP | t≤100℃ |
壓力 Pressur | p≤1.0MPa | 介質 Medium | 水、鹽水、冷卻液、壓縮空氣、真空等 |
材質 Material | 201、304、碳鋼、銅合金、鋁合金等 | 配件 Parts | 氟膠圈、石墨環、碳化硅密封環等 |
 |  |  | |
| 水-Water-Wasser-Acqua | 1/4″+1?"→50bar/725PSI 2"→40bar/580PSI | 95℃/203℉ | ?"+?"-3500 1"-3000 ?"+1?"-2500 2"-750 |
產品特點
——————————————————— PRODUCT FEATUREA ———————————————————
·設計新穎，通用性強。 ·抗腐蝕材料應用。 ·特殊的設計在有限的條件下空轉也不損壞HS-G型旋轉接頭的摩擦副。 ·密封滾動軸承可終生不需潤滑。 ·平衡式密封載荷和磨損降到最低限度，轉動靈活扭矩力小。 ·抗腐蝕的密封裝置，可延長使用壽命。 ·密封材質具有自潤滑性。 ·可提供BSPT、BSP、UNF-NPT螺紋連接和法蘭連接。 ·獨特的（同軸連接）連接方式提高了運轉的穩定性。 ·減少了對金屬軟管及連接件的操作應力，提高了HS-G型旋轉接頭的耐用性能。 ·旋轉接頭的裝配和拆卸極為簡便。 ·軸承外圈裝有O型圈，能避免沉淀物在軸承孔隙中堆積。 ·HS-G型旋轉接頭的螺紋連接套軸上有便于使用扳手的平面。 |

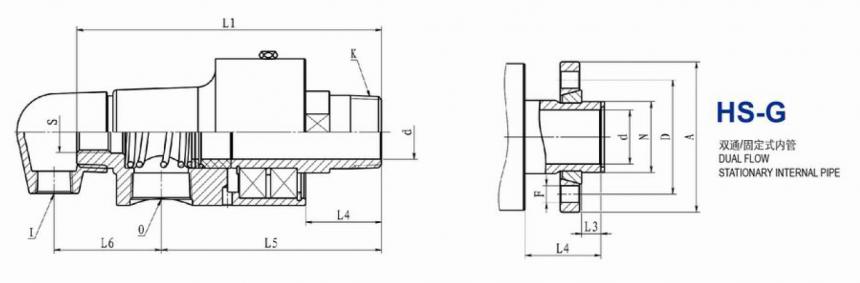

產品構成
————————————————————— PRODUCT MIX ————————————————————

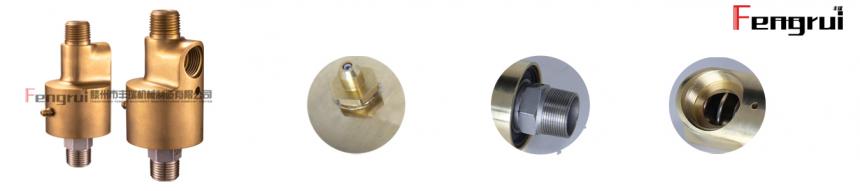

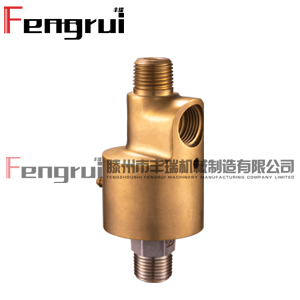

產品圖片
——————————————————— PRODUCT PICTURE ———————————————————

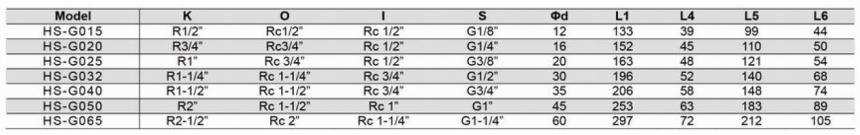

規格型號尺寸
———————————————————— SIZE TABLE ————————————————————

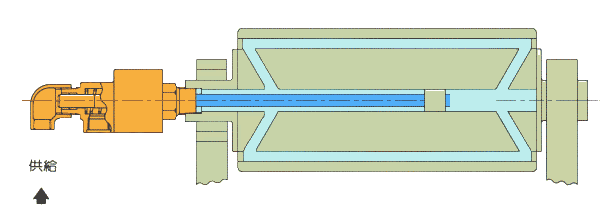

旋轉接頭工作原理
——————————————————— WORKING PRINCIPLE ———————————————————
 ·客戶可根據使用設備的具體結構設置各種不同的連接方式 ·雙向流通式（內管固定式） ·在滾筒內裝有不同形式的循環管路，將冷卻液排出達到循環冷卻作用。 |
旋轉接頭安裝與使用
—————————————————— INSTALLATION AND USE ——————————————————
1.安裝旋轉接頭的一端看設備的旋轉方向來確定旋轉接頭的螺紋方向。 A.設備逆時針方向旋轉，選用右旋的旋轉接頭。 B.設備順時針方向旋轉，選用左旋的旋轉接頭。 2.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質和水垢對旋轉接頭接頭造成異常磨損。 3.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。 4.在未流通介質時，應避免長時間空運轉。 5.因機器長期不使用會導致旋轉接頭內部的結垢與起銹，請注意如再使用很可能卡住或者滴漏現象發生。 6.帶有注油裝置的請定期注油（視情況1-3個月內），確保軸承運轉的可靠性。 7.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。 8.需使用金屬軟管進行繞性連接，避免硬性連接使得旋轉接頭運行中不能自動調心補償。 |
旋轉接頭維修和維護
—————————————————— REPAIR AND MAINTENANCE ——————————————————
1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。 2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。 3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。 4.注意觀察旋轉接頭密封端面是否存有異物（鐵屑、石英、水垢等結晶體）對密封端面是否留有摩擦痕跡。這需要更換密封環及加裝過濾裝置，避免異物對密封端面繼續損傷。 |
